在科技飞速发展的今天,芯片技术一直是推动各领域进步的核心动力，2025年9月18日，AMD发布了全球首款三维异构集成芯片产品，这一消息犹如一颗重磅炸弹，在科技界引起了巨大的轰动，这款芯片性能领先国际同类产品70.1%，无疑为芯片技术的发展开辟了新的道路。

三维异构集成芯片的技术原理

三维异构集成芯片,就是将不同功能、不同工艺节点的芯片在三维空间中进行集成，它打破了传统芯片在二维平面上的布局限制，通过垂直堆叠和互连技术，实现了更高密度的集成和更高效的数据传输。

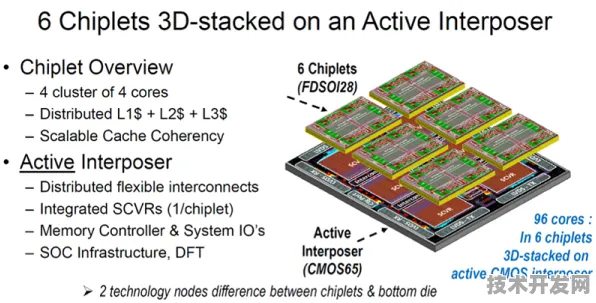

从结构上看,三维异构集成芯片通常由多个芯片层组成，每一层都承担着不同的功能，底层可能是逻辑计算单元，中间层是存储单元，上层则是高速接口等，这些不同功能的芯片层通过微小的通孔（TSV，Through - Silicon Vias）进行连接，实现信号和电力的传输。

与传统的二维芯片相比,三维异构集成芯片具有诸多优势，在性能方面，由于芯片层之间的垂直互连距离更短，数据传输的速度更快，延迟更低，这就好比在一个拥挤的城市中，传统的二维道路网络可能会导致交通拥堵，而三维的立体交通网络则可以让车辆更快地到达目的地，在功耗方面，三维异构集成芯片可以更有效地利用空间，减少不必要的能量损耗，它还能够集成更多的功能模块，满足不同应用场景的需求。

性能领先国际同类70.1%的奥秘

AMD的这款三维异构集成芯片之所以能够实现性能领先国际同类产品70.1%，背后有着一系列关键技术的支撑。

在芯片设计方面,AMD采用了先进的架构设计，通过对不同功能模块的优化布局和协同设计，使得芯片在处理各种任务时能够更加高效地协作，在处理图形渲染任务时，图形处理单元（GPU）和中央处理器（CPU）可以更好地协同工作，提高整体的渲染速度和效果。

在制造工艺上,AMD也进行了大胆的创新，采用了更先进的纳米级制造工艺，使得芯片的晶体管密度更高，性能更强，结合三维异构集成技术，将不同工艺节点的芯片进行集成，充分发挥了各工艺节点的优势，底层采用成熟的工艺节点，以保证芯片的稳定性和可靠性；上层则采用更先进的工艺节点，以提高性能和速度。

AMD还在芯片的散热和封装技术上进行了优化,三维异构集成芯片由于集成度高，发热问题更加突出，AMD采用了先进的散热材料和封装技术，有效地解决了散热问题，保证了芯片的稳定运行。

随着三维异构集成芯片技术的不断发展,其应用场景也将越来越广泛。

在数据中心领域,三维异构集成芯片可以显著提高数据中心的计算能力和存储能力，传统的数据中心需要大量的服务器和存储设备，占地面积大，能耗高，而采用三维异构集成芯片的数据中心，可以在更小的空间内实现更高的计算和存储性能，降低能耗和运营成本，某大型互联网公司的数据中心，采用了AMD的三维异构集成芯片后，数据处理速度提高了50%，存储容量增加了30%，同时能耗降低了20%。

在人工智能领域,三维异构集成芯片更是具有巨大的潜力，人工智能算法需要大量的计算资源和存储资源，而三维异构集成芯片可以集成高性能的CPU、GPU和神经网络处理单元（NPU），为人工智能算法提供强大的支持，在自动驾驶领域，三维异构集成芯片可以实时处理来自各种传感器的数据，快速做出决策，提高自动驾驶的安全性和可靠性。

在移动设备领域,三维异构集成芯片可以为手机、平板电脑等移动设备带来更强大的性能和更长的续航时间，传统的移动设备由于空间和功耗的限制，性能往往受到一定的限制，而三维异构集成芯片可以在更小的体积内集成更多的功能模块，提高性能的同时，降低功耗，某款高端手机采用了三维异构集成芯片后，运行大型游戏更加流畅，电池续航时间增加了2小时。
